自清洗过滤器的工作原理及安装流程

来源：恩氏滤油机

时间：2024-11-07

浏览量：1008

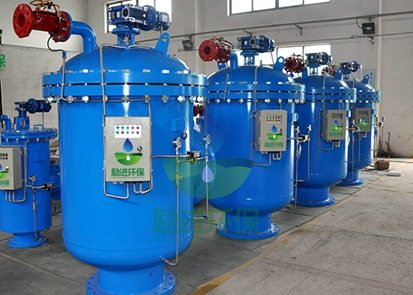

自清洗过滤器概述 LJDS系列自清洗过滤器根据安装形式，分为L型、Y型、W型等，其结构紧奏，安装方便，单台处理水量可达4000m3/h，可在线实现自动清洗、自动排污等功能，操作配备差压/时间/手动三种功能，为您的水系统提供稳定的水质保证。

自清洗过滤器工作原理 当水从进水口进入自清洗过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，自清洗过滤器进出口的压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出，清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动。 自清洗过滤器应用范围 电厂、污水处理厂、冶金、钢铁、农业、市政、中央空调等行业水过滤

自清洗过滤器过滤器材质 壳体：碳钢、304不锈钢、316L不锈钢排污阀：铸铁、铜、不锈钢滤网：304不锈钢、316L不锈钢控制器：PVC、铝密封圈：EPDM橡胶刷架：304不锈钢、316L不锈钢清洗刷：, 不锈钢、尼龙

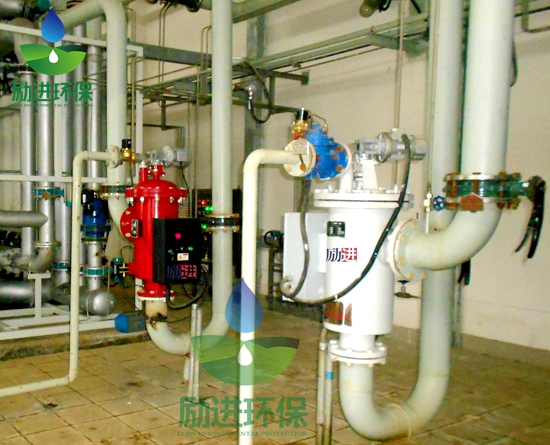

自清洗过滤器技术参数 电源：380V/50Hz 清洗电机功率：0.09-1.5KW 滤网可选：钻孔(4000-800μm)、楔形(1000-50μm)、编织复合(800—20μm)。工作压力≥0.1MPa 工作压力≤1.6MPa(可定制) 工作温度≤95℃ 清洗方式：刷式控制方式：压差、时间、手动清洗时间：10-200秒可调安装形式：可立式安装或卧式安装，多台并联可获得更大流量。 自清洗过滤器安装与使用 1、LJDSL自清洗过滤器设备本体安装 1)安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。 2)按照LXFL自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。 3)自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。 4)在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的ji限压力，自清洗过滤器也可安装在水泵之前，并尽量靠近水泵。 5)自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，zui好不要超过10米。 6)安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。 7)自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。 2、电源连接 1)本设备在出厂时，控制系统与清洗电机、电动排污阀以及差压控制器之前的电缆已经连接好，在安装时只需要将控制箱留出的电源线连接好即可。 2)在连接电源时，请根据功率选择合适的电源线连接，按以下图示所标颜色正确接线。

自清洗过滤器安装尺寸

1) LJDSL型
型号	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	排污口 DN	电机功率(KW)	流量(m3/h)
LJSDL-80	210	1000	430	390	550	40	0.09	50
LJDSL-100	210	1010	430	390	565	40	0.09	80
LJDSL-125	240	1060	430	390	565	40	0.18	125
LJDSL-150	260	1100	550	465	620	40	0.18	150
LJDSL-200	289	1200	680	490	640	40	0.18	320
LJDSL-250	390	1320	720	550	670	40	0.18	490
LJDSL-300	390	1520	800	675	690	50	0.25	710
LJDSL-350	414	1750	800	720	720	50	0.25	970
LJDSL-400	472	1900	880	830	920	50	0.25	1260
LJDSL-450	472	1930	880	830	920	50	0.25	1600
LJDSL-500	510	2200	1200	950	970	65	0.55	1970
LJDSL-600	560	3450	1500	1100	1120	65	0.55	2500
LJDSL-700	610	3960	2100	1320	1380	65	0.75	3500

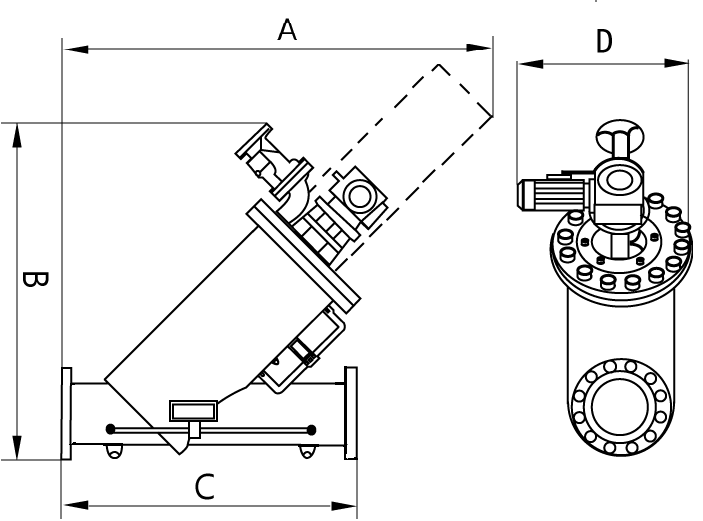

LJDSY型
型号	进出水口DN	A(mm)	B(mm)	C(mm)	D(mm)	排污口DN	流量(m3/h)
LJDSY-80	DN80	1200	600	500	560	40	50
LJDSY-100	DN100	1200	620	500	560	40	80
LJDSY-125	DN125	1280	1000	550	560	40	125
LJDSY-150	DN150	1300	1020	800	620	40	150
LJDSY-200	DN200	1300	1020	800	650	40	320
LJDSY-250	DN250	1400	1200	850	690	40	490
LJDSY-300	DN300	1500	1500	1000	730	50	710
LJDSY-350	DN350	1600	1600	1200	850	50	970
LJDSY-400	DN400	1600	1600	1200	850	50	1260

LJDSW型
型号	进出水口 DN	L(mm)	L1(mm)	L2(mm)	H(mm)	排污口 DN	流量(m3/h)
LJDSW-80	80	450	110	1795	630	50	50
LJDSW-100	100	600	120	2060	680	50	80
LJDSW-125	125	700	150	2270	680	50	105
LJDSW-150	150	750	180	2930	760	50	150
LJDSW-200	200	750	180	2930	810	50	320
LJDSW-250	250	900	220	3570	810	50	450
LJDSW-300	300	1100	250	4180	810	65	600
LJDSW-350	350	1300	300	4280	960	65	850
LJDS-400	400	1350	320	4930	960	80	1200
